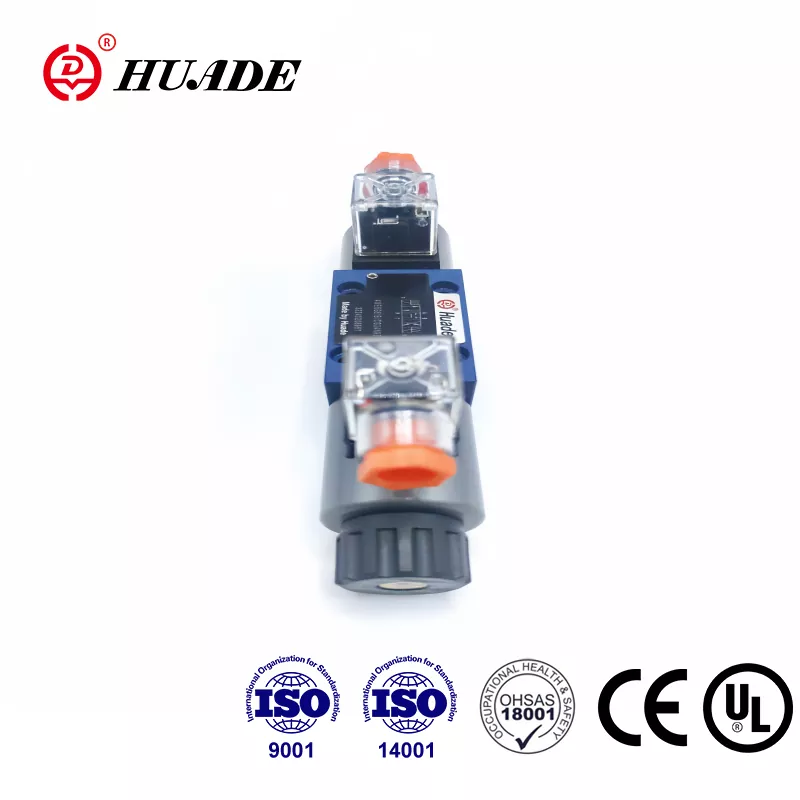

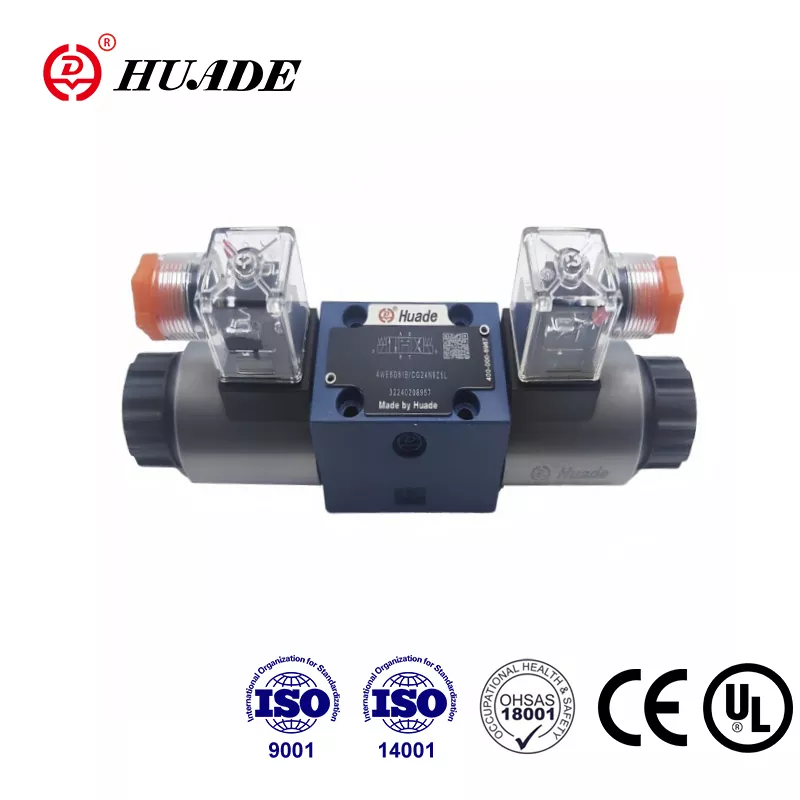

När du arbetar med hydraulsystem i fabriker eller på entreprenadmaskiner dyker en komponent upp om och om igen: riktningsventilen. Rexroth 4WE 6 E är en av de mest använda ventilerna inom industriell hydraulik, och av goda skäl. Denna ventil styr hur hydraulvätskan rör sig genom ett system, vilket innebär att den styr hur maskiner rör sig och fungerar.
4WE 6 E är vad ingenjörer kallar en solenoidmanövrerad riktningsventil. Det låter komplicerat, men grundidén är enkel. När elektricitet strömmar till ventilens solenoid (en elektromagnetisk spole), trycker den in en metallspole inuti ventilhuset. Denna spolrörelse omdirigerar hydraulvätska från en port till en annan, vilket ändrar riktningen som en hydraulcylinder eller motor rör sig. När elektriciteten upphör, trycker en fjäder tillbaka spolen till sitt ursprungliga läge.
Vad gör 4WE 6 E annorlunda
"E" i modellnamnet berättar något viktigt om denna ventils design. Det betyder att ventilen använder en våtstiftssolenoid, där den elektromagnetiska spolen sitter i kontakt med hydraulvätskan. Detta designval har flera fördelar. Oljan hjälper till att kyla solenoiden, minskar driftljudet och förlänger komponentens livslängd. Du kan till och med rotera solenoiden 360 grader på de flesta versioner, vilket gör installationen enklare i trånga utrymmen.
Ventilen följer NG6-standarden, som även kallas CETOP 3 eller D03 i olika delar av världen. Denna standardisering betyder mer än du kanske tror. Det betyder att ventilen passar på standardmonteringsplattor och kan bytas ut mot liknande ventiler från Parker, Vickers eller Argo Hytos utan att byta ditt hydrauliska grenrör. För underhållsteam minskar denna utbytbarhet driftstopp när du behöver en reservdel snabbt.
Rexroth betygsätter 4WE 6 E för tryck upp till 350 bar, vilket motsvarar cirka 5 076 PSI. Den maximala flödeskapaciteten når 80 liter per minut på DC-drivna versioner, eller cirka 21 gallon per minut. Dessa siffror placerar ventilen i högpresterande kategori för sin storlek. Du kommer att upptäcka att den styr allt från formsprutningsmaskiner till hydraulsystemen på grävmaskiner och gruvutrustning.
Hur ventilen faktiskt fungerar
Inuti ventilhuset rör sig spolen fram och tillbaka för att ansluta olika portar. Ventilen har fyra huvudportar som ingenjörerna märker P, T, A och B. Port P ansluter till din hydraulpump, som levererar trycksatt vätska. Port T ansluter till behållaren eller tanken dit vätskan återvänder. Portarna A och B ansluts till ditt hydrauliska ställdon, som de två sidorna av en cylinder.
När du aktiverar en solenoid växlar spolen för att ansluta P till A och B till T. Detta skickar trycksatt vätska till ena sidan av din cylinder samtidigt som den andra sidan töms tillbaka till tanken. Aktivera den andra solenoiden och anslutningarna vänder. Nu ansluter P till B och A ansluter till T, och flyttar din cylinder i motsatt riktning. I mittläget utan magneter aktiverade håller de fjädercentrerade versionerna spolen i ett neutralt läge som blockerar alla portar.
Ventilen kommer i olika spolkonfigurationer som ingenjörer kallar "symboler". Symbol E är gemensam för trelägesventiler med fjädercentrering. När ventilen sitter i mittläge är alla portar blockerade. Symbol HA representerar en tvålägesventil med fjäderretur, som används när du bara behöver rörelse i en riktning. Vissa applikationer använder spärrversioner märkta "OF", där en mekanisk stift låser spolen på plats när den rör sig. Dessa spärrventiler behöver bara en kort elektrisk puls för att byta positioner, vilket sparar energi i system som håller position under långa perioder.
Trycköverväganden och systemdesign
Ett nummer kräver uppmärksamhet när du designar system som använder 4WE 6 E: det maximala tankporttrycket. Medan portarna P, A och B klarar 350 bar, hamnar port T vanligtvis på 160 bar, även om vissa varianter går upp till 210 bar. Denna skillnad skapar en viktig designbegränsning. När du kör ventilen med maximalt arbetstryck med vissa spolsymboler varnar Rexroth för att port T ska användas som en dräneringsledning, inte som en returledning som kan se mottryck från din tank eller andra komponenter.
Denna tryckbegränsning ansluter till hur slidventilerna fungerar internt. De snäva spelrum mellan sliden och ventilkroppen som gör att ventilen kan fungera skapar också inre läckage. Detta är inte en defekt; det är en inneboende egenskap hos spolventildesignen. När ventilen slits med tiden ökar detta interna läckage gradvis. Den läckande vätskan måste gå någonstans, vilket är anledningen till att tankportens tryckgräns har betydelse för långsiktig tillförlitlighet.
Ett annat tryckrelaterat problem kommer upp med differentialcylindrar, där arean på stavsidan är mindre än arean på kolvens sida. Om din ventilsymbol blockerar stavsidans retur under vissa växlingsförhållanden, kan areaförhållandet intensifiera trycket i stavkammaren utöver ventilens 350 bars klassificering. Detta fenomen kallas tryckförstärkning, och det kan skada cylindrar eller till och med orsaka farliga fel. Lösningen innebär att man lägger till externa avlastningsventiler på stavsidan av differentialcylindrar eller att man väljer spolsymboler som inte skapar detta blockerande tillstånd.
Elektriska specifikationer och styralternativ
4WE 6 E fungerar med både DC- och AC-strömförsörjning. Vanliga DC-spänningar inkluderar 12, 24, 96 och 205 volt. AC-versioner körs vanligtvis på 110/120 eller 230 volt vid 50 eller 60 Hz. Den elektriska kontakten följer EN 175301-803-standarden med en trepolig design som inkluderar två strömanslutningar och en jord. De flesta versioner har inbyggda dämpningsdioder för att skydda mot spänningstoppar när solenoiden stängs av.
För tillämpningar i farliga områden erbjuder Rexroth explosionssäkra versioner märkta XE eller VE1. Dessa varianter uppfyller ATEX-standarder för europeiska installationer eller NEC 505/Class I Zone 1-krav för nordamerikanska anläggningar. De explosionssäkra husen och egensäkra solenoiderna gör att ventilen kan arbeta säkert i miljöer med brandfarliga gaser eller ångor, som kemiska anläggningar eller oljeplattformar till havs.
Spärralternativet med "OF"-beteckning ger betydande fördelar för energieffektivitet. Istället för att hålla en solenoid aktiverad kontinuerligt för att hålla positionen, skickar du en 100 millisekunders puls för att flytta spolen, sedan låser den mekaniska spärren den på plats. Detta minskar värmeutvecklingen, förlänger solenoidens livslängd och minskar elförbrukningen. Verktygstillverkare använder denna funktion för hydrauliska spännsystem som måste hålla arbetsstycken stadigt under långa bearbetningsoperationer.
Vätskekompatibilitet och tätningsmaterial
Standarden 4WE 6 E kommer med NBR-tätningar (nitrilgummi) som fungerar med de flesta mineralbaserade hydrauloljor som uppfyller HLP- eller HVLP-specifikationerna. NBR-tätningar hanterar även vattenglykol brandbeständiga vätskor i HFC-kategorin. Men om ditt system använder biologiskt nedbrytbara hydraulvätskor som HETG, HEES eller HEPG, eller syntetiska brandbeständiga vätskor som HFDU eller HFDR, måste du ange FKM (fluorocarbon) tätningar vid beställning.
Att få tätningsmaterialet fel orsakar snabb försämring och systemfel. Om du byter ut tätningar under underhåll, kontrollera vilken vätska ditt system faktiskt använder innan du beställer delar. NBR-tätningssatsen har artikelnummer 3492432, medan FKM-satsen är 3120269. Att använda fel sats innebär att du kommer att slita isär ventilen igen inom några månader efter att de inkompatibla tätningarna sväller, spricker eller sönderfaller.
Rexroth specificerar att hydraulolja måste uppfylla ISO 4406 klass 20/18/15 renhetsstandarder. Denna tresiffriga kod indikerar det maximala antalet partiklar vid olika storleksintervall. Rengöringsvätska minskar slitaget på de precisionsbearbetade spol- och hålytorna. Förorenad vätska påskyndar slitaget, ökar internt läckage och kan göra att spolen fastnar eller rör sig oregelbundet. Att installera korrekt filtrering med element klassade till 10 mikrometer eller finare skyddar din ventilinvestering och förlänger livslängden.
Installation och första drift
Ventilen monteras direkt på en standard NG6 eller CETOP 3 underplatta med fyra bultar. Monteringsmönstret och portplatserna följer ISO 4401-03-02-0-05, vilket säkerställer kompatibilitet mellan tillverkare. O-ringar tätar varje portanslutning, och du bör applicera en tunn film av hydraulisk vätska på dessa O-ringar under installationen för att förhindra klämning eller rullning.
Eftersom solenoiderna använder våtstiftsdesign måste de inre hålrummen fyllas med hydraulvätska för korrekt funktion. Under den första uppstarten kan du behöva cykla ventilen flera gånger medan du kör hydraulpumpen för att tömma luft från solenoidkamrarna. Luft som är instängd i dessa utrymmen påverkar solenoidkraften och ventilens svarstid. Vissa installationer inkluderar små ventilationsskruvar på solenoidhusen för att hjälpa till att släppa ut instängd luft under driftsättning.
Varje 4WE 6 E inkluderar en manuell överstyrning som låter dig växla ventilen utan ström. Den dolda standardversionen kräver ett speciellt verktyg för att komma åt. Valfria versioner inkluderar räfflade knoppar eller låsbara svamphuvudknappar som tillåter manuell drift under underhåll eller nödsituationer. På två-magnetventiler, tryck aldrig på båda manuella överstyrningarna samtidigt, eftersom detta skapar en mekanisk konflikt som kan skada interna komponenter.
Flödeskontroll och mjuk växling
Vissa versioner av 4WE 6 E kommer med gasinsatser, som i princip är kalibrerade öppningar installerade i specifika portar. Beteckningen "/B12" indikerar en 1,2-millimeters öppning vid port P. Dessa gasreglage begränsar inte bara maximalt flöde. Deras huvudsakliga syfte är att hantera tryckspikar och flödesstötar som inträffar under snabb ventilbyte. Genom att kontrollera hastigheten med vilken flödet kan ändras, minskar gasspjällsinsatserna systemchocker, skyddar nedströmskomponenter och förlänger systemets totala livslängd.
Vissa modellvarianter betecknade ".73...A12" inkluderar mjuk omkoppling genom modifierad spolgeometri. Dessa versioner ger ungefär 85 procent chockreduktion jämfört med standardväxling. Den mjukare övergången hjälper till i applikationer där ventilväxling skapar stötande ljud eller där hydrauliska stötar skadar röranslutningar och grenrör över tiden. Avvägningen är något långsammare svar, vilket är viktigt i höghastighetsapplikationer men ger tydliga fördelar i system som prioriterar smidig drift och lång livslängd.
Vanliga applikationer och användningsfall
Riktningsventilen 4WE 6 E visas i hela industriell automation. Formsprutningsmaskiner använder dessa ventiler för att styra formens klämkrafter och ejektorrörelser. Ventilens höga tryckklassificering och pålitliga omkoppling gör den lämplig för de krävande arbetscyklerna inom plastbearbetning. Gummiformningsutrustning använder liknande ventilkonfigurationer för presskontroll och delutkastning.
Anläggningsutrustning och mobil utrustning innehåller 4WE 6 E i grävmaskinens armkretsar, bulldozerbladskontroller och kranbomfunktioner. Ventilens kompakta storlek i förhållande till dess flödeskapacitet sparar utrymme i trånga mobila hydraulsystem. Dess standardiserade montering gör att utrustningstillverkare kan köpa från flera leverantörer utan att göra om grenrören.
Verktygstillverkare installerar dessa ventiler i slipmaskiner, fräscentra och automatiserade produktionslinjer. Spärrversionerna fungerar särskilt bra i fixturer och klämsystem som måste hålla positionen tillförlitligt utan att förbruka elektrisk kraft kontinuerligt. Obevakade bearbetningsoperationer drar fördel av energibesparingarna och minskad värmealstring av pulsstyrda spärrventiler.
Felsökning och underhåll
När en 4WE 6 E inte fungerar korrekt, brukar flera vanliga problem förklara problemet. Långsam eller inkonsekvent växling tyder ofta på förorenad vätska som gör att spolen fastnar i sitt hål. Att kontrollera systemfiltrets differenstrycksindikator talar om för dig om filtreringen håller jämna steg med generering av föroreningar. Om filter är för sent att byta ut, är det din första lösning.
Elektriska problem visar sig som fullständigt underlåtenhet att växla eller som svag, tveksam ventilverkan. Kontrollera matningsspänningen vid ventilanslutningen medan solenoiden ska vara strömsatt. Låg spänning minskar solenoidkraften och saktar ner responsen. Lösa kontaktstift skapar intermittent drift som är frustrerande att diagnostisera. Dämpningsdioderna som är inbyggda i de flesta ventiler kan misslyckas kortslutna eller öppna, vilket påverkar solenoidens beteende.
Ökat inre läckage under ventilens livslängd kräver så småningom tätningsbyte eller ventilbyte. Om du märker att en hydraulcylinder smyger sig nedåt under belastning när ventilen ska hålla läge, är internt läckage den troliga orsaken. Att installera en extern lasthållningsventil kan vara en enklare lösning än ventilbyte om läckaget inte är allvarligt. För kritiska lägeshållande applikationer ger externa backventiler eller pilotmanövrerade backventiler positiv lasthållning oavsett riktningsventilens tillstånd.
Solenoidkonstruktionen med våt stift erbjuder en underhållsfördel: du kan byta ut spolen utan att tömma systemet eller förlora hydraulvätska. Koppla helt enkelt bort den elektriska kontakten, skruva loss solenoidenheten och byt spolen. Denna servicebarhet på fältet minskar stilleståndstiden under reparationer. När du beställer ersättningsspolar, kontrollera att både spänningen och kontakttypen matchar din installation.
Storleks- och urvalsöverväganden
Att välja rätt styrventil innebär att flera parametrar matchas till dina applikationskrav. Börja med tryck: om ditt system fungerar över 350 bar kommer 4WE 6 E inte att fungera. Flödeskapaciteten måste kontrolleras mot dina krav på ställdonets hastighet. En 80 liters ventil per minut kan verka lagom på pappret, men om du kör nära den gränsen ökar tryckfallet över ventilen och värmeutvecklingen blir ett problem.
Tänk på arbetscykel och växlingsfrekvens. Applikationer som växlar kontinuerligt drar nytta av AC-solenoider, som hanterar värme bättre på grund av högre termisk massa. DC-solenoider fungerar bra för intermittent drift och ger snabbare svarstider. Om ditt system behöver hålla positionen under längre perioder utan rörelse, specificera spärrkonfigurationen för att eliminera kontinuerlig magnetisering av solenoiden.
Slidsymbolen bestämmer ventilens funktion i mittläge och vid varje ytterläge. Studera de hydrauliska schematiska symbolerna noggrant för att förstå vad varje portanslutningskonfiguration gör med ditt ställdon. Symbol E (alla portar blockerade i mitten) passar applikationer där man vill att stoppade ställdon ska stå emot yttre krafter. Symbol P-to-T i mitten ger fri cirkulation som minskar värmeutvecklingen under viloperioder. Välj den symbol som matchar dina funktionskrav.
Konkurrenskraftiga alternativ och korsreferenser
Medan Rexroth 4WE 6 E är en ledande produkt, tillverkar flera andra tillverkare funktionellt likvärdiga ventiler. Parkers D1VW009CNT-serie erbjuder direkt utbyte med liknande tryck- och flödesklasser. Vickers, nu en del av Eaton, tillverkar DG4V-3-8C-serien som byter direkt på NG6-underplåtar. Argo Hytos tillhandahåller RPE3-063C11 som ett annat utbytbart alternativ.
Denna kompatibilitet mellan tillverkare ger inköpsavdelningar flexibilitet. Om din primära leverantör möter långa ledtider eller lagerbrist finns det alternativ utan att göra om ditt hydraulsystem. Priskonkurrens mellan dessa tillverkare gynnar köparna, även om Rexroths omfattande distributionsnätverk och tekniska support ofta motiverar varje prispåslag.
När du byter ut ventiler från olika tillverkare, kontrollera att slidsymbolerna matchar funktionellt, inte bara nominellt. Det en tillverkare kallar "Symbol E" kan ha subtilt annorlunda portanslutningar än en annan tillverkares version. Granska de detaljerade portanslutningsdiagrammen i varje tillverkares katalog innan du slutför en korsreferensersättning.
Prissättning och upphandlingsstrategi
Marknadspriset för 4WE 6 E varierar beroende på region, konfiguration och inköpsvolym. I Nordamerika kan du räkna med priser runt $140 för standardkonfigurationer köpta individuellt. Indiska marknader visar priser mellan 7 799 och 9 203 INR, medan malaysiska distributörer listar cirka RM196,50. Dessa variationer återspeglar lokala distributionskostnader, importtullar och konkurrens på marknaden.
Minsta beställningskvantiteter från de flesta distributörer börjar på ett stycke, vilket gör små inköp praktiska. Ledtiderna är vanligtvis sju till tio dagar för standardkonfigurationer, även om vanliga spännings- och symbolkombinationer ofta skickas från distributörslager. Mindre vanliga konfigurationer kan sträcka sig till flera veckor om de kräver fabriksbyggd efter beställning.
För underhållsavdelningar som hanterar kritiska reservdelar, överväg att lagra en eller två vanliga konfigurationer som försäkring mot oväntade fel. Ventilens långa livslängd innebär att reservdelar kan sitta på hyllorna i åratal, men kostnaden för att lagra en reserv är minimal jämfört med kostnaderna för driftstopp. Se till att ditt lager innehåller några speciella konfigurationer som FKM-tätningar om ditt system använder icke-standardiserade vätskor.
Slutliga rekommendationer
Rexroth 4WE 6 E riktningsventil ger pålitlig prestanda i ett kompakt, industristandardpaket. Dess tryck på 350 bar och flödeskapaciteten på 80 liter per minut ger stark kapacitet i storleksklassen NG6. Solenoiddesignen med våtstift balanserar prestanda med servicevänlighet, och den standardiserade monteringen säkerställer bred kompatibilitet mellan hydraulsystem.
När du specificerar eller underhåller dessa ventiler, var uppmärksam på detaljerna som betyder mest. Matcha tätningsmaterial till din hydraulvätskekemi. Dimensionera ventilen konservativt för att undvika för stort tryckfall och värmeutveckling. Överväg spärrversioner för energibesparingar i positionshållande applikationer. Skydda differentialcylindrar från tryckförstärkning genom korrekt kretsdesign.
Att förstå hur ventilen fungerar, vilka dess begränsningar är och hur den passar in i det konkurrensutsatta landskapet hjälper dig att fatta bättre beslut om val, underhåll och felsökning. 4WE 6 E är inte perfekt för alla tillämpningar, men inom sitt designområde ger den beprövad prestanda som förklarar dess utbredda användning inom industriell hydraulik.
